張力控制器的正確安裝接線方法
發布時間：2016-06-23 新聞來源：：東莞天機傳動官網
張力控制器的正確安裝接線方法
東莞天機傳動制造廠家生產銷售張力控制器等機械儀器；
張力控制器的安裝和接線方法其實很簡單的；
我們先講解下張力控制器的安裝吧；
在需要檢測物料張力的部位選擇一根導輥或軸，
將導輥兩端的軸承座安裝固定在張力傳感器的上支承板上，
然后，將張力傳感器的底座（下支承板）固定在機器上。如下圖：
安裝張力傳感器的導輥或軸與物料間形成的兩個夾角最好為60 度左右，
如果角度太小，張力傳感器檢測到的信號就小，
靈敏度將降低，影響張力控制效果。
當采用其他方式安裝張力檢測輥時，應使物料對檢測輥的作用力方向與檢測輥自身的重力方向一致，
以便于進行“零點”標定。
通過以上講解可以知道張力控制器的安裝方法

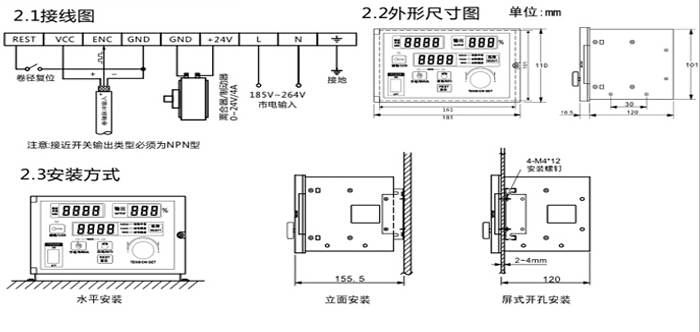

下面講解下張力控制器的接線方法如下：
輸入信號線、開關量輸入與輸出端子、輸出電源等弱電線應當遠離儀器電源線、
動力電源等強電線，以避免產生信號干擾等情況。
輸入信號、開關量輸入輸出端子、輸出電源等弱電端子一定不要接強電，否則將會燒毀整個儀器。
按正確的接線圖將張力傳感器信號接好，如果需要接雙只張力傳感器時，
必須注意信號極性不能接錯，否則顯示的測量值將會不精確的。
如果僅接單只張力傳感器的話，未接張力信號的輸入端子必須要短接。
張力傳感器屏蔽線一定要接SG端子。
