張力控制器廠家接線方法圖
發布時間：2016-03-14 新聞來源：：東莞天機傳動官網
張力控制器廠家接線方法圖:
張力控制器廠家天機傳動為大家講解張力控制器的接線方法;
張力控制器接線圖連接方法介紹，張力控制系統配套儀器除了張力控制器外，
還有張力傳感器、磁粉制動器、磁粉離合器等重要元件。
張力控制器接線注意事項說明：
1、輸入信號線、開關量輸入與輸出端子、輸出電源等弱電線應當遠離儀器電源線、
動力電源等強電線，以避免產生信號干擾等情況。
2、注意，輸入信號、開關量輸入輸出端子、輸出電源等弱電端子一定不要接強電，否則將會燒毀整個儀器。
3、按正確的接線圖將張力傳感器信號接好，如果需要接雙只張力傳感器時，
必須注意信號極性不能接錯，否則顯示的測量值將會不精確的。
4、如果僅接單只張力傳感器的話，未接張力信號的輸入端子必須要短接。
5、張力傳感器屏蔽線一定要接SG端子。

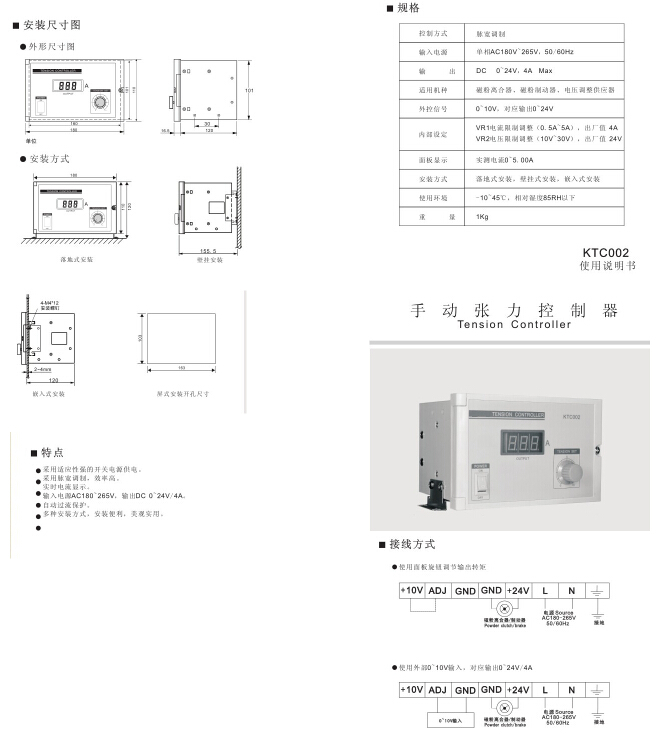

以下是手動張力控制器的接線圖：
